Code | A | B | C | D | E |
---|---|---|---|---|---|
SGLBMF 5622C | 56.5 | 22 | 35 | 10 | R35 |
SGLBMF5628C | 56.5 | 28.6 | 44.5 | 10 | R35 |
Code | A | B | C |
---|---|---|---|
SGLB4422 | 44 | 22.1 | 35 |
SGLB4419 | 44.5 | 19 | 35 |
SGLB4628 | 46 | 28.4 | 33.5 |
SGLB4822 | 48 | 22.1 | 35 |
Code | A | B | C |
---|---|---|---|
SGLB4825 | 48 | 25.4 | 35 |
SGLB5025 | 50 | 25.4 | 40 |
SGLB5029 | 50 | 29 | 40 |
SGLB5038 | 50.8 | 38 | 25 |
SGLB 5435 | 54 | 35 | 55 |
SGLB 5622 | 56 | 22.1 | 35 |
SGLB 562245 | 56 | 22.1 | 45 |
SGLB 5625 | 56 | 25.4 | 35 |
SGLB 5628 | 56 | 28.4 | 35 |
SGLB 562838 | 56 | 28.4 | 38 |
SGLB 562845 | 56 | 28.4 | 45 |
SGLB 5722 | 57 | 22.1 | 35 |
SGLB 5725 | 57 | 25.4 | 35 |
SGLB572538 | 57 | 25.4 | 38 |
SGLB 5728 | 57 | 28.4 | 35 |
SGLB 572838 | 57 | 28.4 | 38 |
SGLB 572842 | 57 | 28.4 | 42 |
SGLB 572844 | 57 | 28.4 | 44.5 |
SGLB 6025 | 60 | 25.4 | 51 |
SGLB 6237 | 62.5 | 37 | 45 |
SGLB 6328 | 63 | 28.6 | 45 |
SGLB 6337 | 63 | 37 | 45 |
SGLB 6322 | 63 | 22 | 45 |
SGLB 6328 | 63 | 28.4 | 45 |
SGLB 6430 | 64 | 30.4 | 45 |
SGLB 6432 | 64 | 32.4 | 45 |
SGLB 6434 | 64 | 34.4 | 45 |
SGLB 6435 | 64 | 35.4 | 45 |
Code | A | B | C | E |
---|---|---|---|---|
SGGCB 2 | 56 | 22 | 68 | 20 |
SGGCB 23 | 56 | 28.5 | 68 | 20 |
SGGCB 32 | 64 | 28.5 | 72 | 20 |
SGGCB 33 | 64 | 37 | 72 | 20 |
Code | A | B | C |
---|---|---|---|
SGLBDB 5622 | 56 | 22.7/28.7 | 44.5 |
Part# | Size | Effective Length Under Collar To Hole |
Hole Size | Ring Size | Collar Size |
---|---|---|---|---|---|
SG384 | 9.525 x 111.125 | 101.6 | 3.968 | A | 28.575 |
SG124 | 12.7 x 111.125 | 101.6 | 4.762 | B | 28.575 |
SG125 | 12.7 x 165.1 | 146.05 | 4.762 | B | 28.575 |
SG584 | 15.875 x 120.65 | 101.6 | 4.762 | B | 28.575 |
SG585 | 15.875 x 165.1 | 146.05 | 4.762 | B | 28.575 |
SG344 | 19.05x 120.65 | 101.6 | 4.762 | C | 34.925 |
SG346 | 19.05 x 177.8 | 158.75 | 4.762 | C | 34.925 |
SG787 | 22.225 x 203.2 | 177.8 | 5.15 | C | 34.925 |
SG107 | 25.4 x 203.2 | 177.8 | 5.15 | C | 38.1 |
SG1187 | 28.575 x 196.85 | 177.8 | 6.35 | C | 38.1 |
SG1147 | 31.75 x 196.85 | 177.8 | 6.35 | C | 41.275 |
SG1388 | 34.925 x 228.6 | 203.2 | 6.35 | C | 63.5 |
SG1128 | 3801 x 228.6 | 203.2 | 6.35 | C | 63.5 |
PART NO. | d | D | L1 | L2 | L3 | F |
---|---|---|---|---|---|---|
SGMP 1915 | 15 | 19 | 40 | 11 | 60 | 5 |
SGMP 2515 | 19 | 25 | 57 | 19 | 85 | 5.2 |
SGMP 2822 | 22 | 28 | 57 | 20 | 85 | 5.2 |
Art. | D1 | D2 | F |
---|---|---|---|
SGIP25222 | 22 | 25 | M24x2 |
SGIP25221 | 22 | 25 | M24x1.5 |
SGIP28223 | 22 | 28 | M27x3 |
SGIP28221 | 22 | 28 | M27x1.5 |

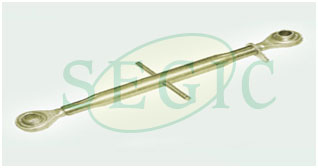

Art. | Cat. | D(A12) | H | L-pipe | Fil. | L-min | L-max |
---|---|---|---|---|---|---|---|
SGTL11160 | 1 | 19.2 | 44 | 160 | 22x2.5 | 250 | 350 |
SGTL1123 | 1 | 19.2 | 44 | 230 | 22x2.5 | 330 | 500 |
SGTL1130 | 1 | 19.2 | 44 | 300 | 22x2.5 | 400 | 560 |
SGTL1132 | 1 | 19.2 | 44 | 320 | 24x2.5 | 430 | 580 |
SGTL1137 | 1 | 19.2 | 44 | 370 | 24x2.5 | 480 | 620 |
SGTL1132H | 1 | 19.2 | 44 | 320 | 27x3 | 430 | 640 |
SGTL1137H | 1 | 19.2 | 44 | 370 | 27x3 | 480 | 690 |
>SGTL1143H | 1 | 19.2 | 44 | 430 | 27x3 | 540 | 750 |
SGTL1147H | 1 | 19.2 | 44 | 470 | 27x3 | 580 | 790 |
SGTL1157H | 1 | 19.2 | 44 | 570 | 27x3 | 680 | 890 |
SGTL1236H | 1-2 | 19/25 | 44 | 360 | 27x3 | 480 | 680 |
SGTL1247H | 1-2 | 19/25 | 44 | 470 | 27x3 | 580 | 820 |
SGTL2222H | 2 | 25.4 | 51 | 220 | 27x3 | 350 | 550 |
SGTL2232H | 2 | 25.4 | 51 | 320 | 27x3 | 460 | 680 |
SGTL2243H | 2 | 25.4 | 51 | 430 | 27x3 | 550 | 780 |
SGTL2250H | 2 | 25.4 | 51 | 500 | 27x3 | 620 | 850 |
SGTL2255H | 2 | 25.4 | 51 | 550 | 27x3 | 670 | 920 |
SGTL2242HD | 2 | 25.4 | 51 | 425 | 30x3 | 540 | 800 |
SGTL2246HD | 2 | 25.4 | 51 | 460 | 30x3 | 580 | 830 |
SGTL2252HD | 2 | 25.4 | 51 | 520 | 30x3 | 640 | 890 |
SGTL2256HD | 2 | 25.4 | 51 | 560 | 30x3 | 680 | 930 |
SGTL2261HD | 2 | 25.4 | 51 | 610 | 30x3 | 730 | 980 |
Art. | Cat. | d(A12) | Fill | H | L1 | L2 | D | Spherical dia (d) |
---|---|---|---|---|---|---|---|---|
SGEB122R | 1 | 19.2 | 22x2.5RH | 44 | 45 | 125 | 52 | 38 |
SGEB122L | 1 | 19.2 | 22x2.5LH | 44 | 45 | 125 | 52 | 38 |
SGEB124R | 1 | 19.2 | 24x2.5RH | 44 | 50 | 115 | 58 | 38 |
SGEB124L | 1 | 19.2 | 24x2.5LH | 44 | 50 | 115 | 58 | 38 |
SGEB127R | 1 | 19.2 | 27x3RH | 44 | 50 | 155 | 62 | 38 |
SGEB127L | 1 | 19.2 | 27x3LH | 44 | 50 | 155 | 62 | 38 |
SGEB227R | 2 | 25.4 | 27x3RH | 51 | 55 | 170 | 74 | 50 |
SGEB227L | 2 | 25.4 | 27x3LH | 51 | 55 | 170 | 74 | 50 |
SGEB230R | 2 | 25.4 | 30x3RH | 51 | 55 | 165 | 74 | 50 |
SGEB230L | 2 | 25.4 | 30x3LH | 51 | 55 | 165 | 74 | 50 |

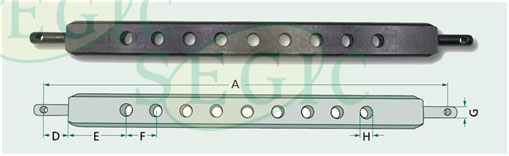

Art. | A | Width | Height | D | E | F | G | H | Holes |
---|---|---|---|---|---|---|---|---|---|
SGD133 | 755 | 60 | 30 | 49.0 | 114.0 | 54.0 | 22.0 | 20.0 | 9 |
SGD134 | 770 | 80 | 40 | 56.0 | 16.5 | 16.6 | 28.5 | 26.5 | 3 |
SGD1135 | 781 | 60 | 30 | 60.0 | 114.0 | 54.0 | 28.5 | 20.0 | 9 |
SGD1136 | 861 | 80 | 40 | 60.3 | 122.0 | 83.0 | 28.5 | 26.5 | 7 |
SGD137 | 930 | 60 | 30 | 60.0 | 110.0 | 59.0 | 28.5 | 22.0 | 11 |
SGD138 | 930 | 80 | 40 | 55.0 | 110.0 | 100.0 | 28.5 | 28.0 | 7 |
SGD139 | 940 | 80 | 40 | 60.0 | 121.0 | 83.0 | 28.5 | 26.0 | 7 |
SGD140 | 962 | 60 | 30 | 60.0 | 181.0 | 80.0 | 28.5 | 25.0 | 7 |
SGD141 | 962 | 60 | 30 | 60.0 | 181.0 | 80.0 | 28.5 | 28.0 | 7 |
SGD142 | 962 | 80 | 30 | 50.0 | 90.0 | 80.0 | 28.5 | 33.0 | 9 |
SGD143 | 1085 | 80 | 40 | 60.0 | 202.3 | 140.0 | 28.5 | 25.4 | 5 |
SGD144 | 1085 | 80 | 40 | 60.0 | 151.0 | 110.0 | 36.0 | 32.0 | 7 |
SGD145 | 1085 | 90 | 45 | 60.0 | 82.0 | 80.0 | 36.0 | 33.0 | 11 |
SGD146 | 580 | 63 | 25 | 50.0 | 80.0 | 80.0 | 12.0 | 22.0 | 5 |

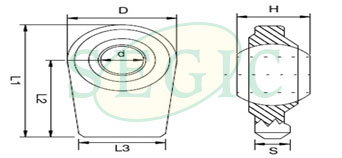

PART NO. | d(A12) | H | D | L1 | L2 | L3 | R | Dia Sferica |
---|---|---|---|---|---|---|---|---|
SGW86 | 14.2 | 44 | 52 | 75 | 48 | 25 | 12 | 38 |
SGW87 | 16.2 | 20 | 46 | 73 | 50 | 20 | 10 | 28 |
SGW88 | 19.3 | 30 | 52 | 75 | 48 | 25 | 12 | 38 |
SGW89 | 19.3 | 44 | 52 | 75 | 48 | 25 | 12 | 38 |
SGW90 | 19.3 | 44 | 62 | 91 | 60 | 34 | 17 | 38 |
SGW91 | 19.3 | 44 | 62 | 82 | 50 | 30 | 15 | 42 |
SGW92 | 20.3 | 44 | 62 | 91 | 60 | 34 | 17 | 38 |
SGW93 | 20.3 | 44 | 62 | 82 | 50 | 30 | 15 | 42 |
SGW94 | 22.2 | 35 | 62 | 82 | 50 | 26 | 13 | 44 |
SGW95 | 22.2 | 51 | 75 | 103 | 65 | 38 | 19 | 50 |
SGW96 | 25.4 | 51 | 75 | 103 | 65 | 38 | 19 | 50 |
SGW97 | 25.4 | 51 | 82 | 106 | 65 | 70 | 25 | 54 |
SGW98 | 25.4 | 51 | 84 | 110 | 70 | 50 | 25 | 50 |
SGW99 | 29.2 | 55 | 82 | 106 | 65 | 50 | 25 | 50 |
SGW100 | 30.2 | 51 | 84 | 110 | 70 | 50 | 25 | 50 |
Art. n | d(A12) | H | D | L1 | L2 | L3 | S |
---|---|---|---|---|---|---|---|
SGW106 | 19.3 | 35 | 66 | 84 | 50 | 56 | 18 |
SGW107 | 22.4 | 35 | 66 | 84 | 50 | 56 | 18 |
SGW108 | 22.4 | 35 | 66 | 110 | 75 | 58 | 18 |
SGW109 | 22.4/28.4 | 45 | 80 | 120 | 80 | 70 | 18 |
SGW110 | 28.4 | 45 | 80 | 120 | 80 | 70 | 18 |
SGW111 | 28.4 | 35 | 80 | 120 | 80 | 70 | 18 |
PART NO. | Female Spline Max. Dia | Male Spline Max. Dia | Extends P.T.O mm | Overall mm |
---|---|---|---|---|
SGA 117 00 | 1-1/8 x6 | 1-3/8 x6 | 63.50(2 1/2) | 117.47(4 5/8) |
SGA 136 00 | 1-3/8 x6 | 1-1/8 x6 | 69.85(2 3/4) | 136.52(5 3/8) |
SGA 136 01 | 1-3/8 x6 | 1-3/8 x6 | 76.20(3) | 136.52(5 3/8) |
SGA 149 00 | 1-3/8 x21 | 1-3/8 x6 | 82.55(3 1/4) | 149.22(5 7/8) |
SGA 161 00 | 1-3/8 x21 | 1-3/8 x6 | 104.77(4 1/8) | 161.92(6 3/8) |
SGA 161 01 | 1-3/8 x6 | 1-3/8 x6 | 104.77(4 1/8) | 161.92(6 3/8) |
SGA 149 01 | 1-3/8 x21 | 1-3/8 x21 | 104.77(4 1/8) | 149.22(5 7/8) |
SGA 149 02 | 1-3/8 x6 | 1-3/8 x21 | 104.77(4 1/8) | 149.22(5 7/8) |
SGA 190 00 | 1-3/4 x20 | 1-3/8 x6 | 117.47(6 63/64) | 190.50(7 1/2) |
SGA 200 00 | 1-3/4 x20 | 1-3/8 x6 | 127.00(5) | 200.00(7 7/8) |
SGA 177 00 | 1-3/4 x20 | 1-3/8 x21 | 117.47(6 63/64) | 177.00(6 31/32) |
SGA 200 01 | 1-3/8 x20 | 1-3/8 x21 | 139.70(5 1/2) | 200.00(7 7/8) |
Part Number | Pin Dia. Ø A mm | Adjust (Centre Distance) B mm | Thread ∅ C |
---|---|---|---|
SGRJ 508 25 | 25.40 | 508.00 - 711.20 | 1-1/4" |
SGRJ 686 19 | 19.00 | 686.00 - 940.00 | 1-1/4" |
PART NO. | Female Spline Max. Dia | Male Spline Max. Dia | Total length mm | Key Way B mm |
---|---|---|---|---|
SGSC O 016 | 1-3/8 x6 | 15.87 | 100.00 | 6.35 |
SGSC O 017 | 1-3/8 x6 | 19.05 | 100.00 | 6.35 |
SGSC O 018 | 1-3/8 x6 | 22.22 | 100.00 | 6.35 |
SGSC O 019 | 1-3/8 x6 | 23.80 | 100.00 | 6.35 |
SGSC O 020 | 1-3/8 x6 | 25.40 | 100.00 | 6.35 |
SGSC O 021 | 1-3/8 x6 | 28.57 | 100.00 | 6.35 |
SGSC O 022 | 1-3/8 x21 | 15.87 | 100.00 | 6.35 |
SGSC O 023 | 1-3/8 x21 | 19.05 | 100.00 | 6.35 |
SGSC O 024 | 1-3/8 x21 | 22.22 | 100.00 | 6.35 |
SGSC O 025 | 1-3/8 x21 | 23.80 | 100.00 | 6.35 |
SGSC O 026 | 1-3/8 x21 | 25.40 | 100.00 | 6.35 |
SGSC O 027 | 1-3/8 x21 | 28.57 | 100.00 | 6.35 |

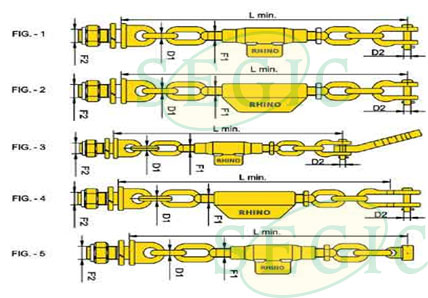

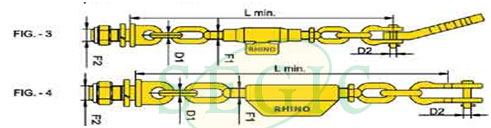

PART NO. | FIG. | L MIN | RING | F1 | F2 | DI | D2 |
---|---|---|---|---|---|---|---|
SGS1460 | 1 | 460 | 1+1 | 20X2.5 | 20X2.5 | 12 | 14 |
SGS1480 | 1 | 480 | 3+1 | 16X2 | 18X1.5 | 10 | 14 |
SGS1515 | 1 | 515 | 2+2 | 16X2 | 20X2.5 | 12 | 14 |
SGS1570 | 1 | 570 | 2+2 | 20X2.5 | 20X2.5 | 12 | 14 |
SGS1580 | 1 | 580 | 3+2 | 20X2.5 | 20X2.5 | 12 | 14 |
SGS1635 | 1 | 635 | 3+3 | 16X2 | 20X2.5 | 12 | 14 |
SGS1670 | 1 | 670 | 3+3 | 20X2.5 | 18X1.5 | 12 | 14 |
SGS2420 | 2 | 420 | 2+2 | 16X2 | 18X1.5 | 12 | 12 |
SGS2500 | 2 | 500 | 3+3 | 16X2 | 18X1.5 | 12 | 12 |
SGS2580 | 2 | 580 | 4+4 | 16X2 | 20X2.5 | 12 | 12 |
SGS2670 | 2 | 670 | 4+3 | 22X2.5 | 20X2.5 | 18 | 16 |
SGS2570 | 3 | 570 | 2+2 | 20X2.5 | 20X2.5 | 12 | 14 |
SGS3600 | 3 | 600 | 3+2 | 20X2.5 | 22X2.5 | 12 | 14 |
SGS4430 | 4 | 430 | 1+1 | 16X2 | 22X2.5 | 12 | 14 |
SGS4430I | 4 | 430 | 1+1 | 16X2 | 22X2.5 | 14 | 14 |
SGS4520 | 4 | 520 | 2+1 | 16X2 | 22X2.5 | 13 | 14 |
SGS5400 | 5 | 400 | 1+1 | 16X2 | 20X2.5 | 12 | 14 |
PART NO. | ∅ A mm | ∅ B mm | Dim.∅ C mm | Dim. ∅ D mm | Dim. ∅ E mm | ∅ F mm | Dim. G mm |
---|---|---|---|---|---|---|---|
SGIP 2519 | 25.00 | 19.00 | 90.00 | 90.00 | 57.00 | 5.00 | 18.00 |
SGIP 1915 | 19.00 | 15.00 | 60.00 | 73.00 | 40.00 | 5.00 | 11.00 |
SGIP 2822 | 28.00 | 22.00 | 85.00 | 99.00 | 57.00 | 5.20 | 20.00 |
SGIP 2515 | 25.00 | 19.00 | 85.00 | 98.00 | 57.00 | 5.20 | 19.00 |
SGIP 2822 | 28.00 | 22.00 | 90.00 | 90.00 | 57.00 | 5.00 | 18.00 |
PART NO. | D1 | D2 | D3 | L1 | L2 | L3 |
---|---|---|---|---|---|---|
SGDIP 2519 | 19 | 25 | 19 | 20 | 70 | 80 |
SGDIP 2822 | 22 | 28 | 22 | 21 | 70 | 80 |
SGDIP 3225 | 25 | 32 | 25 | 30 | 90 | 90 |
SGDIP 3628 | 28 | 36 | 28 | 30 | 100 | 100 |
Part Number | Type | Pin ∅ A mm | Drill. ∅ B mm | Unable C mm | Thread ∅ D mm | Thread Lenth E mm | Bush Lenth F mm |
---|---|---|---|---|---|---|---|
SGLP3055 | Adj. | 15.87 (5/8”) | 7.1 | 30 (1 1/4”) | 5/8 " UNF | 55 (2 1/4”) | --- |
SGLP 4467 | Adj. | 22.22 (7/8”) | 11.9 | 44.45 (1 3/4”) | 7/8" UNF | 67.85 (2 5/8”) | --- |
SGLP 4439 | Forg. | 22.22(7/8”) | 11.9 | 44.45 (1 3/4”) | 7/8" UNF | 39.67 (1 1/2”) | 14.3(9/16”) |
SGLP 5085 | Adj. | 22.22(7/8”) | 11.9 | 50.8(2”) | 7/8" UNF | 85 (3 11/32”) | --- |
SGLP 5766 | Forg. | 22.22 (7/8”) | 11.9 | 57.15 (2 1/4”) | 7/8" UNF | 66.5 (2 5/8”) | 9.5 (3/8”) |
SGLP 4466 | Adj. | 28.57 (1 1/8”) | 11.9 | 44.5 (1 3/4”) | 7/8" UNF | 66.5 (2 5/8”) | --- |
SGLP 4442 | Forg. | 28.57 (1 1/8”) | 11.9 | 44.45 (1 3/4”) | 7/8" UNF | 42.57 (1 43/64”) | 11.5 (29/64”) |
SGLP 5753 | Forg. | 28.57 (1 1/8”) | 11.9 | 57.15 (2 1/4”) | 7/8" UNF | 53 (2 3/32”) | 11.5 (29/64”) |
SGLP 4450 | Forg. | 22.22 (7/8”) | 11.9 | 44.45 (1 3/4”) | 1-1/8" UNF | 50.8 (2”) | 9.5 (3/8”) |
SGLP 5226 | Forg. | 28.57 & 22.22 (11/8”&7/8”) |
11.9 | 52.35 & 90.35 (2”&3 1/2”) |
1" UNF | 26.5 (1 3/64”) |
11.5 (29/64”) |
SGLP 50885 | Adj. | 28.57 (1 1/8”) | 11.9 | 50.8 (2”) | 1-1/8" UNF | 85 (3 11/32”) | --- |
SGLP 4460 | Forg. | 28.57 (1 1/8”) | 11.9 | 44.45 (1 3/4”) |
1-1/8" UNF | 60 (2 23/64”) | 16 (5/8”) |
SGLP 4748 | Forg. | 36.5 (1 7/16”) | 11.9 | 47.52 (1 7/8”) | 1-1/8" UNF | 48 (1 57/64”) | 16 (5/8”) |
SGLP 5050 | Forg. | 36.5 (1 7/16”) | 11.9 | 50.8 (2”) | 1-3/8" UNF | 50.8 (2”) | 13.5 (17.32”) |
SGLP 50850 | Adj. | 15.87(5/8”) | --- | Adj. | 5/8" UNF | 50.8(2”) | --- |
SGLP 3628 | Forg. | 15.87 (5/8”) | --- | 36.5 (1-7/16”) | 5/8" UNF | 28.57 (1 1/8”) | --- |
Sr no | PART NO | CAT. CODE | TUBE L | MAX. L. | MINI. L. | THREAD SIZE |
---|---|---|---|---|---|---|
01 | SGTM 11438 | 1-1 | 438 | 724 | 584 | 27 |
02 | SGTM 12476 | 1-2 | 476 | 775 | 622 | 27 |
03 | SG TM11476 | 1-1 | 476 | 762 | 610 | 27 |
04 | SGTM 21546 | 2-1 | 546 | 848 | 670 | 27 |
05 | SGTM 22546 | 2-2 | 546 | 832 | 670 | 27 |
06 | SGTM 22430 | 2-2 | 430 | 787 | 622 | 31.7 |
07 | SGTM 22527 | 2-2 | 527 | 870 | 635 | 31.7 |
Sr no | PART NO | CAT. CODE | HOLE DIA. | OUTSIDE DIA. |
---|---|---|---|---|
01 | SGLB 2429 | 2 | 28.7 | 56 |
02 | SGLB 3878 | 3-3 | 37.4 | 64 |
03 | SGLB 12482 | 1-2 | -- | -- |
04 | SGLB 32877 | 3-2 | 28.7 | 64 |
Sr no | PART NO | MIN. LENGTH | MAX. LENGTH |
---|---|---|---|
01 | SGSM 80 0 | 800 | 920 |
02 | SGSM 43 0 | 430 | 520 |
03 | SGSM 54 0 | 540 | 610 |
04 | SGSM 55 5 | 555 | 655 |
Sr no | PART NO | CAT CODE | DEPTH | WIDTH | LENGTH | HOLE SPACING | PIN DIA. | NO. HOLES |
---|---|---|---|---|---|---|---|---|
01 | SGDM1765 | 1 | 30 | 60 | 765 | 54 | 22 | 11 |
02 | SGDM2780 | 2 | 30 | 62 | 780 | 54 | 28 | -- |
03 | SGDM3775 | -- | 25 | 50 | 775 | -- | 26.5 | -- |
PART NO | PART DES | A | B | C | D |
---|---|---|---|---|---|
SGSM18000 | Spindle Hi-clearance RH-LH | 457 | 31.7 | 31.7 | 19 |
SGSM11625 | Spindle RH-LH | 295 | 31.7 | 31.7 | 19 |
SGSM15875 | Spindle RH-LH | 403 | 38 | 34.7 | 19 |
SGSM14875 | Spindle RH-LH | 378 | 38 | 34.7 | 19 |
SGSM15875 | Spindle hvy duty Hi-clearance | 403 | 38 | 45.4 | 31.7 |
PART DES. | LENGTH | WIDTH | THREAD |
---|---|---|---|
TURNBUCKLE | 121 | 74 | 3/4 UNF |
D SHACKLE | 75 | 33 | 19 |
D- SHACKLE | 33 | 16 | 9 |
Code | Cat D1-D2 | Pipe/LI | Thread | Min. | Max. |
---|---|---|---|---|---|
SGJDM12318 | 1(20.2)-2 | 12.5” | M 27X3 | 21.6” | 30” |
SGJD12318-I | 1(20.2)-2 | 12.5” | 1.1/8 UNC | 21.6” | 30” |
SGJD22318-I | 2--2 | 12.5” | 1.1/8 UNC | 21.6” | 30” |
PART NO/DES. | LENGTH | WIDTH | THICKNESS | OFF SET | REAR HOLE DIA. | FRT HOLE DIA. |
---|---|---|---|---|---|---|
SG-DB STANDARD DUTY 36750 |
36.75” | 2.50” | 1.25” | -- | 0.781” | 1.125”,2.75”, 8.578” |
SG STG. HVY DUTY 36750 |
36.75” | 2.50” | 1.375” | -- | 0.781” | 1.125”,2.75”, 8.578” |
SG-OFFSET STD DUTY 36625 |
36.625” | 2.50” | 1.25” | 2.25” | 0.781” | 1.125”,2.75”, 8.578” |
SG-DBstg 36750 |
36.750” | 2” | 1.25” | -- | 0.781” | 1.125”,2.75”, 8.578” |
SG-DB 45000 |
45” | 2” | 1.25” | 1.875” | 0.765” | 1.44”,2.44”, 7.44”,12.69” |
SG-DB OFFSET 40875 |
40.875” | 2.50” | 1.375” | 2.125” | 11.016” | 1.062”,2.687” 6.187”,7.812” |
SG DB OFFSET 49250 |
49.25” | 2.50” | 1.375” | 2.50” | 1.010” | 1.42”,3.79” 9.41”11.22”15.6” |
SG DB OFFSET 45000 |
45” | 2.50” | 1.375” | 2” | 1.015” | 1.375”,2.625”,4.68”, 7.345”,9.325”,12.59” |
SG-DBOFFSET |
45.62” |
3” |
1.5” |
2” |
1.031” |
1.65”,2.93”, |
SG DB 65375 |
65.375” |
3” |
1.75” |
1.75” |
1.312” |
1.812”,4.312” |
PART NO | PART DES. | A | B | C | D |
---|---|---|---|---|---|
SG15125 | Spindle RH-LH | 15.125” | 1.5” | 1.687” | 1.312” |
SG11875 | Spindle RH-LH | 11.875” | 1.375” | 1.375” | 0.842” |
SG15312 | Spindle RH-LH | 15.312” | 1.375” | 1.375” | 0.842” |
SG9875 | Spindle RH-LH | 9.875” | 1.375” | 1.375” | 0.842” |
SG14875 | Spindle RH-LH | 14.875” | 1.5” | 1.687” | 1.312” |
SG14875I | Spindle RH-LH | 14.875” | 1.5” | 1.795” | 1.312” |
SG11875 | Spindle RH-LH | 11.875” | 1.375” | 1.375” | 0.842” |
SG27375 | Spindle RH-LH(HI-CROP) | 27.375” | 1.5” | 1.687” | 1.312” |
SG27375 | Spindle RH-LH (HI-CROP) | 27.375” | 1.5” | 1.687” | 1.312” |
SG12250 | Spindle RH-LH | 12.250” | 1.75” | 1.968” | 1.312” |
SG9625 | Spindle RH-LH | 9.625” | 1.377” | 1.722” | 1.181” |
PART NO | FIG. | L MIN | RING | F1 | F2 | DI | D2 |
---|---|---|---|---|---|---|---|
SG2570 | 3 | 22.4” | 2+2 | 0.78”X2.5 | 0.78”X2.5 | 0.47” | 0.55” |
SG3600 | 3 | 23.6” | 3+2 | 0.78”X2.5 | 0.86”X2.5 | 0.47” | 0.55” |
SG4430 | 4 | 17” | 1+1 | 0.62”X2 | 0.86”X2.5 | 0.47” | 0.55” |
SG4430I | 4 | 430 | 1+1 | 0.62”X2 | 0.86”X2,5 | 0.55” | 0.55” |
SG4520 | 4 | 520 | 2+1 | 0.62”X2 | 0.86”X2,5 | 0.51” | 0.55” |
Code | Cat | Pipe/LI | Thread | Min. |
---|---|---|---|---|
SGF-11425 | 1--1 | 425 | 1.1/4 UNC | 625 |
SGF12425 | 1--2 | 425 | 1.1/4 UNC | 625 |
SGF22425 | 2--2 | 425 | 1.1/4 UNC | 625 |
PART NO/DES. | DES. | CAT. | LENGTH | HOLE SIZE |
---|---|---|---|---|
SG113150 | LOWER LIFT ARM LH-RH | 1-1 | 31.50” | 7/8” |
SG113300 | LOWER LIFT ARM LH | 1-1 | 33.00” | 0.875” |
SG223500 | LOWER LIFT ARM LH | 2 | 35” | 1 1/8” |
SG223500 | LOWER LIFT ARM LH | 2 | 35” | 1 1/8” |
SG223700 | LOWER LIFT ARM LH | 2 | 37” | 1 1/8” |
PART NO. | PART DES. | A | B | C | D | E |
---|---|---|---|---|---|---|
SG12875 | SPINDLE RH-LH | 12.875" | 1.722" | 1.934" | 1.625" | 0.842" |
SG10750 | SPINDLE RH-LH | 10.750" | 1.250" | 1.187" | 0.750" | -- |
SG11000 | SPINDLE RH-LH | 11.000" | 1.250" | 1.187" | 0.750" | -- |
SG10687 | SPINDLE RH-LH | 10.687" | 1.250" | 1.340" | 1.250" | 0.750" |
SG11687 | SPINDLE RH-LH HEAT TREATED KEYED | 11.687" | 1.250' | 1.340" | 1.250" | 0.750" |
SG11750 | SPINDLE RH-LH STANDAD KEYED | 11.750" | 1.246" | 1.464" | 1.375" | 0.750" |
SG10687I | SPINDLE RH-LH | 10.687" | 1.498" | 1.784" | 1.797" | 1.125" |
SG16775 | SPINDLE RH-LH NEW HOLLAND | 16.775" | 1.722" | 1.934" | 1.625" | 0.842" |
PART NO. | FIG. | L MIN | RING | F1 | F2 | DI | D2 |
---|---|---|---|---|---|---|---|
SG5400 | 5 | 15.74" | 1+1 | 0.62"X2 | 0.78"X2.5 | 0.47" | 0.55" |
PART NO. | PART DES. | LENGTH | WIDTH | THICKNESS | OFFSET | REAR HOLE DIA. | FRT HOLE DIA. |
---|---|---|---|---|---|---|---|
SG32875 | DB OFFSET | 32.875” | 2” | 1” | 1.5” | 0.97 | 1.75”,3.75” |
SG30875 | DB OFFSET | 30.875” | 2” | 1” | 1.75” | 0.906” | 1.25”,3.25” |
SG34625 | DB ST. | 34.625” | 2” | 1.25” | -- | 0.937” | 1.343”,3.343” 5.718”,7.718” |
SG32500 | DB OFFSET | 32.50” | 2” | 1.25” | 2.75” | 0.922” | 1.375”,5.75” |
SG36900 | DB SGT | 36.90” | 2.50” | 1.375” | -- | 1.165” | 1.25”,3.25” 7.75” |
